專利詳情
| 專利名稱 | 戶外逆變器功率模塊散熱器 | ||
| 申請?zhí)?/td> | 2021223969848 | 申請日期 | 2021-09-30 |
| 公布/公告號 | CN216721187U | 公布/公告日期 | 2022-06-10 |
| 發明人 | 宋晶婷,鄭志康,葛亭 | 專利申請人 | 張婉 |
| 專利代理人 | 合肥市陽德熱能系統有限公司 | 專利代理機構 | 合肥中悟知識產權代理事務所(普通合伙) |
| 專利類型 | 實用新型 | 主分類號 | H02M7/00(2006.01);H05K5/02(2006.01);H05K7/20(2006. |
| 住所 | 安徽省合肥市經濟技術開發區青鸞路26號合肥日上電器股份有限公司3#廠房 | ||
| 法律狀態 | 2022-06-10 實用新型專利權授予 | ||
| 摘要 | 本實用新型公開了戶外逆變器功率模塊散熱器，包括功率模塊本體，所述功率模塊本體上端面的中間設置有微型循環泵，所述功率模塊本體的外表面設置有多個固定板，所述固定板靠近功率模塊本體的一面設置有雙面膠，所述固定板另一側面靠近上邊沿的位置固定安裝有兩個限位卡塊，所述固定板的上方設置有調節板，所述調節板的頂端固定安裝有限位套管，所述調節板靠近固定板一側面均勻設置有多個限位卡槽，所述限位卡塊的外表面卡在限位卡槽的內壁中，所述固定板與限位卡塊為一體成型結構。本實用新型通過設置有調節板和固定板便于調整限位套管的位置和高度，從而適應不同型號的功率模塊本體，通過設置有散熱軟管，可以適應不同的外表面，從而加速散熱。 | ||

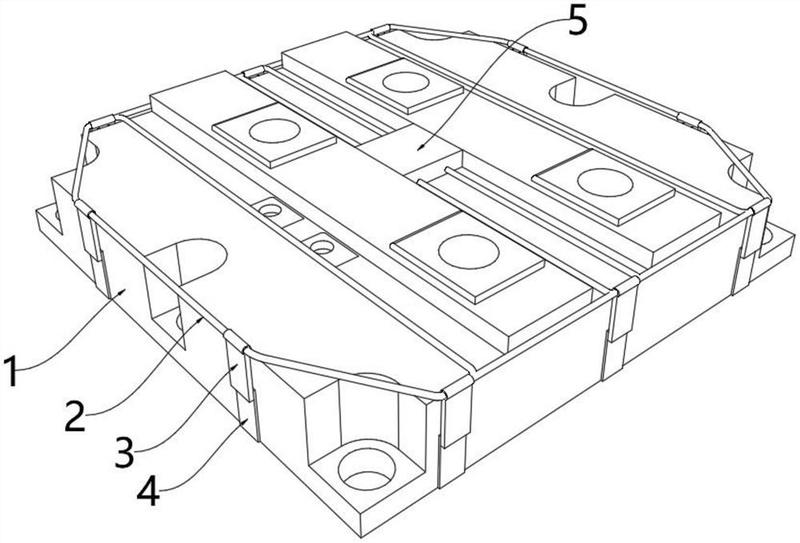

| 摘要附圖 |  |
||
